WinFFT V1.02

Free download!

Bei WinFFT handelt es sich um ein Programm, mit dem das Leistungsdichtespektrum oder auch Frequenzspektrum eines Signals mit Hilfe eines normalen PC gemessen werden kann. Dazu wird lediglich eine Soundkarte benötigt, wie sie mittlerweile in jedem Aldi-PC steckt. Auch die Rechenleistung des PC sollte nicht zu mickrig ausfallen, um einen flüssigen Meßablauf zu ermöglichen.

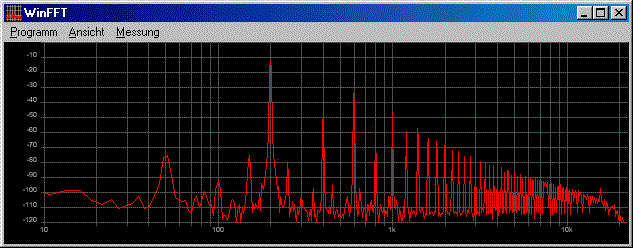

Im Bild oben ist ein Screenshot vom laufenden Programm (rechter Kanal wird momentan dargestellt) zu sehen. Als Signalquelle dient ein ehrwürdiger Funktionsgenerator (ELV FG 7000), der gerade einen Sinus(!) von 200 Hz liefert. Unübersehbar ist das Vorhandensein eines satten Brummtons (-75 dB) und jeder Menge Oberwellen, die zusammen addiert gut und gerne einen Klirrfaktor von 6 Prozent ergeben (im wesentlichen die zweite Oberwelle).

Funktionsumfang:

• Messung des Frequenzspektrums im Bereich von 10 Hz bis 22 kHz
• Anzeige wahlweise des linken(grün), rechten(rot) oder beider Kanäle
• Wählbare Frequenzauflösung der FFT von 1024 bis 262144 Punkten (das entspricht Frequenzschritten von 43 Hz bis herunter zu 0.17 Hz)
• Anzeige des Maximalwertes (dient bei hoher Auflösung im oberen Frequenzbereich der Übersicht)
• Automatische Offsetkorrektur der Soundkarte
• Wählbare Bewertungsfenster zur Minimierung von Aliasing-Effekten durch Unterabtastung niedriger Frequenzen.
• Einstellbare Meßgeschwindigkeit

Hardware-/Softwarevoraussetzungen:

• Betriebssystem Windows 95/98/ME/NT/XP
• Prozessor: Pentium ab ca. 166 MHz (viel hilft viel!)
• Eine Soundkarte, die 16 Bit stereo und 44.1 kHz Abtastrate unterstützt

Kostenloser Download, volle Kostenkontrolle:

WINFFT.EXE (140 kByte)

WinFFT hat auch ein Plätzchen bei:

Kostenloses Feedback :-)

Für Fragen, Anregungen, Tips und Bugs bitte eine Mail senden an:

feedback [at] technikzone.de
